断桥铝填充泡沫

　　聚氨酯喷涂机断桥铝填充泡沫绝缘性能：

　　铝合金的导热系数为203WmK，绝热尼龙条的导热系数为03W（am“ K”），聚氨酯泡沫的导热系数为003W / mK。铝条通过桥的传热阻力为每个空腔铝合金的平均热传递阻力与铝合金的热传递阻力之和，以及每个腔体的平均热传递阻力之和由腔室的热传递阻力和腔室中的材料的热传递阻力组成。

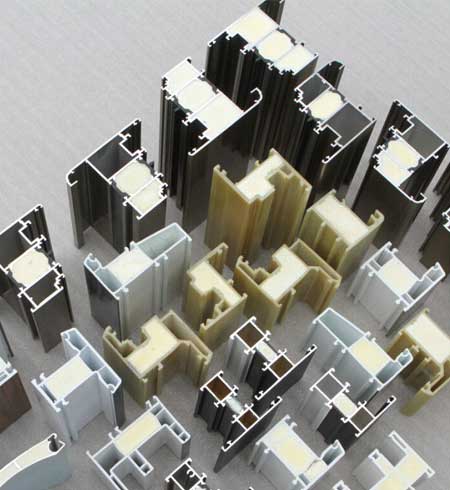

上图：聚氨酯喷涂机断桥铝填充泡沫案例

　　电阻，经计算，未填充聚氨酯泡沫时型材的热阻为0115m2Kw。填充聚氨酯泡沫后，型材的热阻为0188m2K，比填充前高63.47％。

　　聚氨酯喷涂机断桥铝填充泡沫优点：

　　1.防止通孔对流现象，提高门窗的隔热性能（降低型材的导热系数和K值）。

　　2.防止由于绝缘条和金属之间的物理连接而引起的虹吸和渗漏现象。

　　3.确保冷冻后由于水的膨胀，保温腔的内部不会收缩或掉落。

　　4.有益于提高型材的整体刚度。

　　聚氨酯喷涂机断桥铝填充泡沫背景技术：

　　目前我国的铝合金建筑保温型材（又称断桥铝型材）主要有穿穿型和喷射型。 Warebar的绝热型材具有很大的市场份额，中间是空心的，在绝热性能方面仍有改进的空间。机械轧制后，它由聚氨酯喷涂机断桥铝填充泡沫和保温棒组成。机械性能不足。因此，提高建筑物的隔热性能对于节约建筑物中的能源非常重要。聚氨酯泡沫具有出色的隔热，物理和机械，声学，电气和化学稳定性。如果我们能够将破碎的铝型材与聚氨酯结合起来，那么开发具有高隔热性的节能隔热门窗是目前必须解决的挑战。

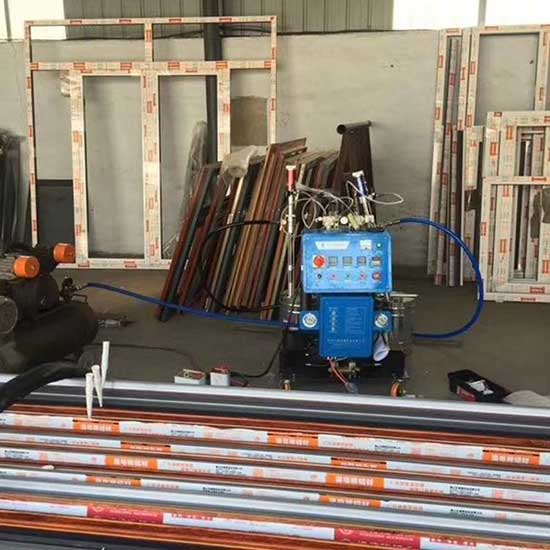

上图：小型Q2600D聚氨酯喷涂机断桥铝填充泡沫设备

　　聚氨酯喷涂机断桥铝填充泡沫处理流程：

　　1）主要过程是检查型材的表面质量和尺寸规格。

　　2）第二步是施加保护膜。保护膜主要保护型材的表面质量在加工和运输过程中不受损坏。

　　3）打开齿是重要的过程，主要是通过将绝缘铝型材的内壁从滑道滚动到锯齿形齿槽中而形成的。

　　4）将聚氨酯泡沫填充到保温腔中的过程是泡沫保温铝型材，将该型材放入二组分计量混合器中，并通过混合喷嘴倒入保温腔中以自发发泡。

　　5）包装是后期处理，可以用塑料薄膜或包装纸包裹，以免轮廓在运输和加工过程中发生主要碰撞。

　　聚氨酯喷涂机断桥铝填充泡沫结论：

　　（1）达到了用6m断桥铝型材完成硬质聚氨酯泡沫二次填充的目的。聚氨酯的这种方法对轮廓具有良好的发泡效果。

　　（2）轮廓温度为40?50℃时，轮廓中的聚氨酯发泡效果优异。如果轮廓温度太低，则气泡密度将太高；如果轮廓温度太高，则气泡的孔结构将变得粗糙，从而引起诸如空化和烧心的现象。
